Nasadka do mocowania szyn leżących (2415)
Materiał: żeliwo
Zastosowanie: Nasadki przeznaczone są do mocowania szyn lub pakietu szyn płaskich na izolatorach wsporczych.

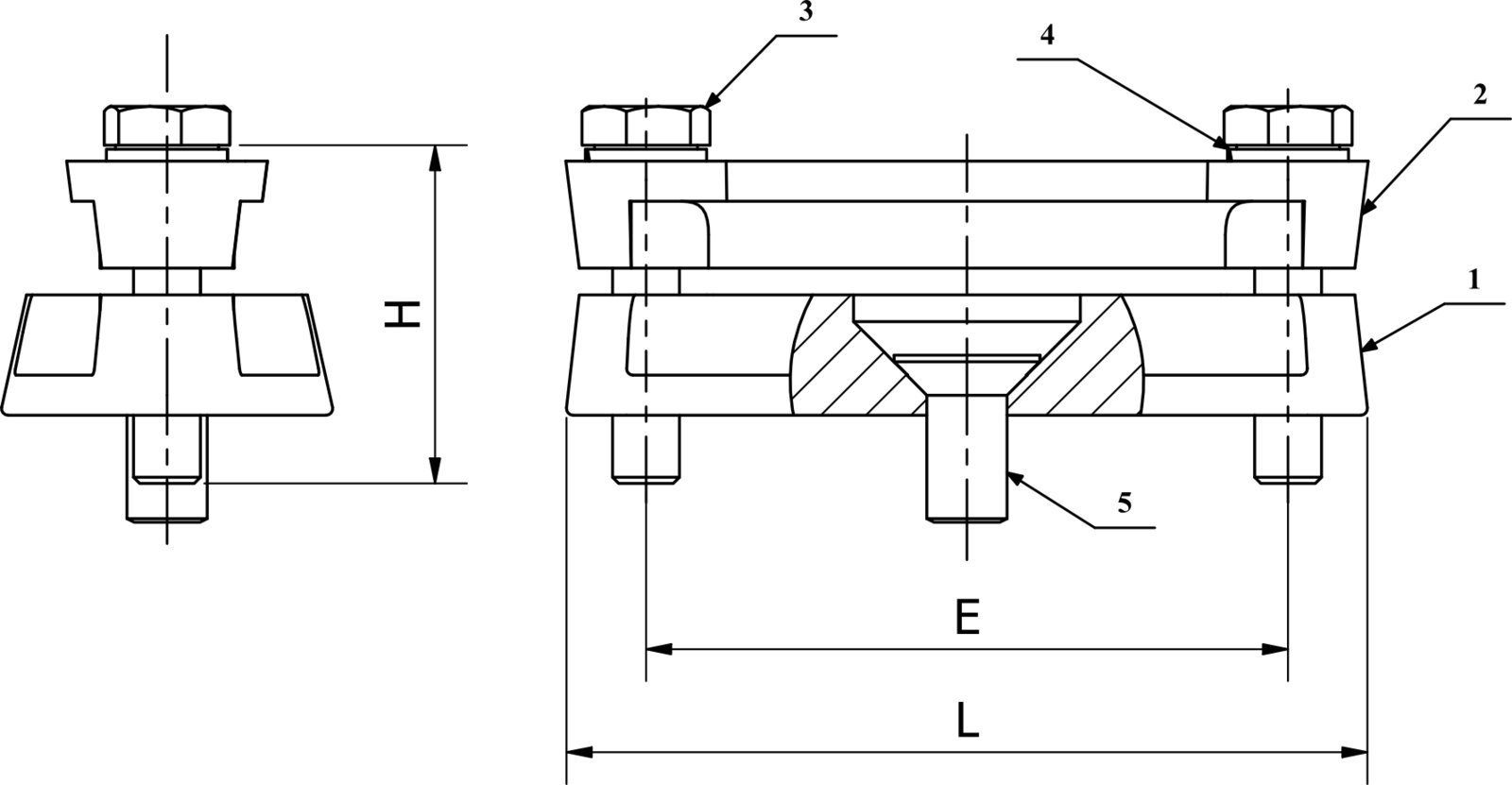

Nasadka składa się: podstawa (1) i nakładka (2) są odlewami żeliwnymi pokrytymi lakierem piecowym. Śruby (3) łączące podstawy z nakładkami ( jedna mosiężna i jedna stalowa). Podkładki sprężyste (4) i wkręty (5) mocujące nasadki do izolatoryw wsporczych.
Uwaga: przy zamawianiu nasadek proszę okręlić jaki wkręt.
Pobierz kartę produktu
| Wyróżnik ZEMEX | Wyróżnik handlowy | E [mm] | H [mm] | L [mm] | Śruby | Wymiar szyny | Wkręty |
|---|---|---|---|---|---|---|---|
| 2415-40x12 | N40x12 | 56 | 50 | 80 | M10x50 | 40x10 | M12 x25 lub M16 x35 |
| 2415-40x32 | N40x32 | 56 | 80 | 80 | M10x80 | 40x30 | M12 x25 lub M16 x35 |
| 2415-40x52 | N40x52 | 56 | 100 | 80 | M10x100 | 40x50 | M12 x25 lub M16 x35 |
| 2415-60x12 | N60x12 | 76 | 50 | 100 | M10x50 | 60x10 | M12 x25 lub M16 x35 |
| 2415-60x32 | N60x32 | 76 | 80 | 100 | M10x80 | 60x30 | M12 x25 lub M16 x35 |
| 2415-60x52 | N60x52 | 76 | 100 | 100 | M10x100 | 60x50 | M12 x25 lub M16 x35 |
| 2415-80x12 | N80x12 | 96 | 50 | 120 | M10x50 | 80x10 | M12 x25 lub M16 x35 |
| 2415-80x32 | N80x32 | 96 | 80 | 120 | M10x80 | 80x30 | M12 x25 lub M16 x35 |
| 2415-80x52 | N80x52 | 96 | 100 | 120 | M10x100 | 80x50 | M12 x25 lub M16 x35 |
| 2415-100x12 | N100x12 | 116 | 50 | 140 | M10x50 | 100x10 | M12 x25 lub M16 x35 |
| 2415-100x32 | N100x32 | 116 | 80 | 140 | M10x80 | 100x30 | M12 x25 lub M16 x35 |
| 2415-100x52 | N100x52 | 116 | 100 | 140 | M10x100 | 100x50 | M12 x25 lub M16 x35 |
