Nasadka do mocowania szyn leżących (2425)

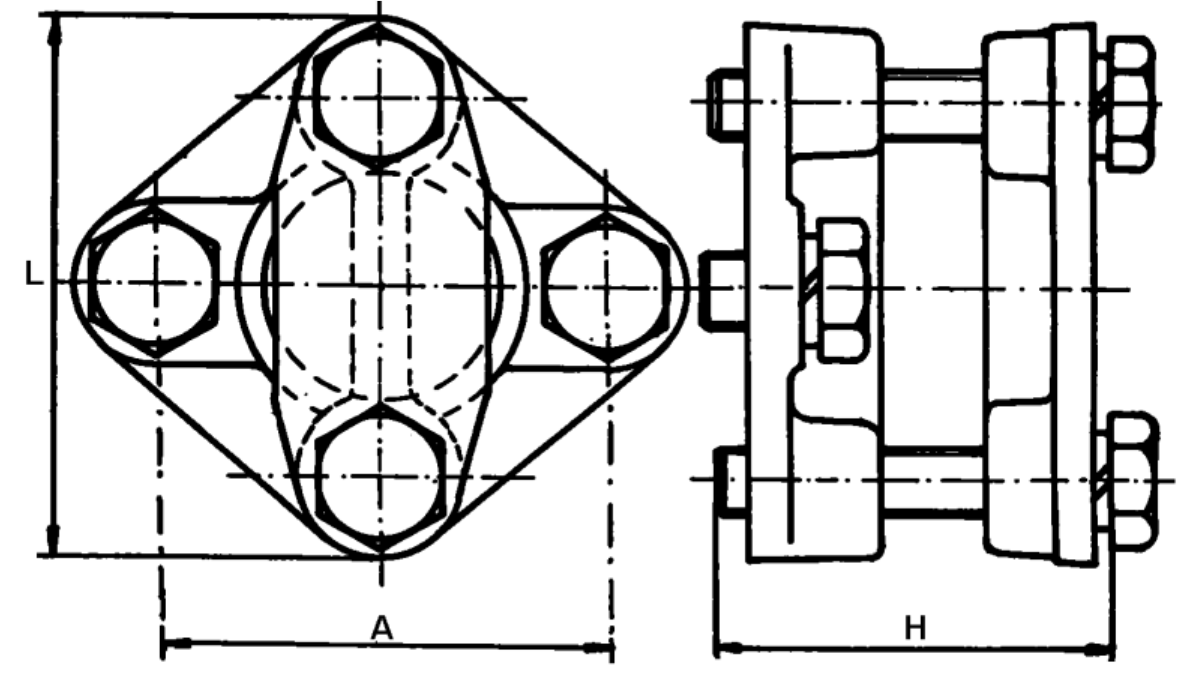

Nasadki przeznaczone są do mocowania szyn lub pakietu szyn płaskich na izolatorach wsporczych napowietrznych. O wymiarze H decyduje grubość szyny lub pakietu szyn, którą należy określić w zamówieniu.
Pobierz kartę produktu
| Wyróżnik ZEMEX | Wyróżnik handlowy | A [mm] | L [mm] | Wkręty mocujące |
|---|---|---|---|---|
| 2425-40/66 | NZ 40/66 | 66 | 80 | M10 x20 |
| 2425-60/66 | NZ 60/66 | 66 | 100 | M10 x20 |
| 2425-80/66 | NZ 80/66 | 66 | 120 | M10 x20 |
| 2425-100/66 | NZ 100/66 | 66 | 140 | M10 x20 |
| 2425-40/76 | NZ 40/76 | 76 | 80 | M12 x20 |
| 2425-60/76 | NZ 60/76 | 76 | 100 | M12 x20 |
| 2425-80/76 | NZ 80/76 | 76 | 120 | M12 x20 |
| 2425-100/76 | NZ 100/76 | 76 | 140 | M12 x20 |
| 2425-40/127 | NZ 40/127 | 127 | 80 | M16 x25 |
| 2425-60/127 | NZ 60/127 | 127 | 100 | M16 x25 |
| 2425-80/127 | NZ 80/127 | 127 | 120 | M16 x25 |
| 2425-100/127 | NZ 100/127 | 127 | 140 | M16 x25 |
